进入配置状态
打开配置工具,左下角选择正确串口号、波特率以及校验位。按以下步骤操作:
1.打开串口,选择“参数配置”页面;
2.点击重新加载;
3.给网关通电。

通道参数配置
通道参数配置,即采集的参数相关设置。
根据传感器实际接的硬件接口来设置。
先选择需要配置的通道,需要开启的通道通道存储长度设置为480KB,硬件接口选择实际接入接口。

通道属性配置
上图通道属性可对照下表填入信息
参数名称 | 含义 |
采集开启 | 即当前通道的采集开关,关闭即不启用当前通道的采集功能 |
数据采集时间 | 即TY511主动往串口发送命令采集数据的时间间隔,范围0-65535s |
数据存储时间 | 存储时间间隔,按设置的时间间隔存储数据(min) |
采集数据精度 | 采集回来的数值将乘以些此精度后再显示和上报,如设置为1.00,即采集回来的数据乘以1.00,即保留小数后两位。不在下拉框里时,可以输入 |
上电延迟 | 传感器由RTU供电时,接通电源后延时一段时间再开始采集数据 |
上报开启 | 数据上报开关,设置为“关闭”时,通道数据将不再上报平台(水资源协议用到) |
上报间隔 | 即定时报的上报时间间隔,单位分钟(水资源协议用到) |
采样要素 | 采样要素的名称,使用水文ASCII时可自定义。不在下拉框里时,可以输入 |
采样基值 | 采样的假定基面采集回来的数值将加上这个值后上报 |
采样修正值 | 修正采样的值 |
通道硬件接口的通信参数,Modbus RTU 根据实际设备填写。
即,此页配置的是采集的MODBUS RTU命令,根据实际传感器的寄存器来配置。

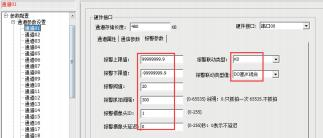

报警参数配置
报警参数页面,设置当前通道采集数据的超阈值报警和联动功能。

报警上限值 | 采集到的数据超过报警上限时发送报警信息 |
报警下下限值 | 采集到的数据低于报警下限时发送报警信息 |
报警阀值 | 两次采集的数据差值超过报警阀值时发送报警信息 |
报警抓拍间隔 | 当发生报警事件时,摄像头拍照的时间间隔,0为拍照一次,65535为不拍照 |
报警摄像头ID | 报警摄像头的ID(0-255),即设置是哪个摄像头报警 |
报警摄像头延迟 | 即先给摄像头通电,然后再延迟拍照,(0-255)0表示不延迟 |
报警联动类型 | DO和K0,设置报警联动类型,数字量输出或者继电器输出 |
报警联动类型值 | 设置报警方式,数字量输出的值,或者继电器的闭合和断开状态 |
完成以上配置后,即配置完一个采集参数了,其他需要采集的参数也是相同的方式配
通信参数配置
中心地址填入需要连接的中心IP与端口号,上方中心服务器数目可以选择多个,实现多中心同时传输。

中心其他参数配置
AP N 与心 跳 包 信 息在此选项卡下配置
使用专网卡时,需要在此 页 面 配 置 AP N 和 用户名密码等信息

配置完成后,需要点击“保存参数”,最后再重启RTU即可。
