通道存储长度

即给当前通道的要素分配存储空间，规定存储空间大小，单位：KB

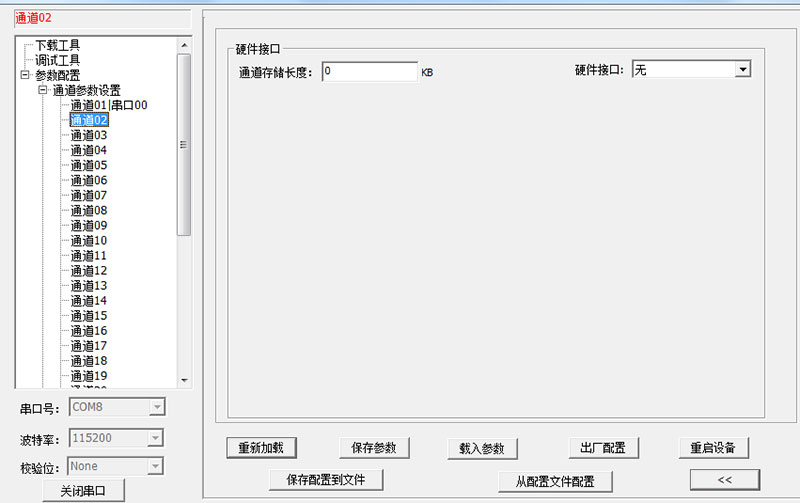

硬件接口

无：即表示不启用当前通道

串口：即TN521的硬件两路RS232和一路RS485接口（预留两路485）

ADC：即TN521的3路模拟量输入接口（4路可选）

DI：即TN521的2路数字量输入接口（4路可选）

计数器：即TN521的两路脉冲计数接口（预留）

DO：即TN521的2路数字量输出接口（预留）

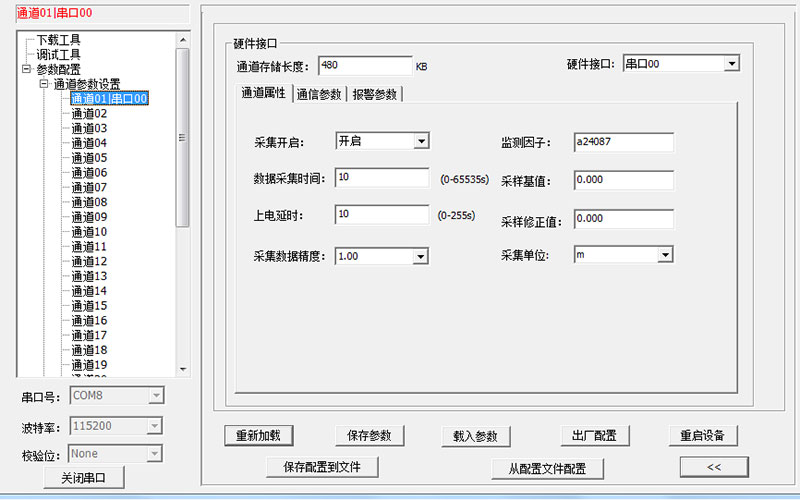

采集开启

即当前通道的采集开关，关闭即不启用当前通道的采集功能。

数据采集时间

即TN521主动往串口发送命令采集数据的时间间隔，范围0-65535s

上电延迟

传感器由RTU供电时，接通电源后延时一段时间再开始采集数据

采集数据精度

采集回来的数值将乘以些此精度后再显示和上报，如设置为1.00，即采集回来的数据乘以1.00，即保留小数后两位。不在下拉框里时，可以输入

监测因子

监测因子（即污染源上报编码）可自定义。不在下拉框里时，可以输入

采样基值

采样的假定基面采集回来的数值将加上这个值后上报

采样修正值

修正采样的值

采集单位

单位（cmm）m3/s。不在下拉框里时，可以输入

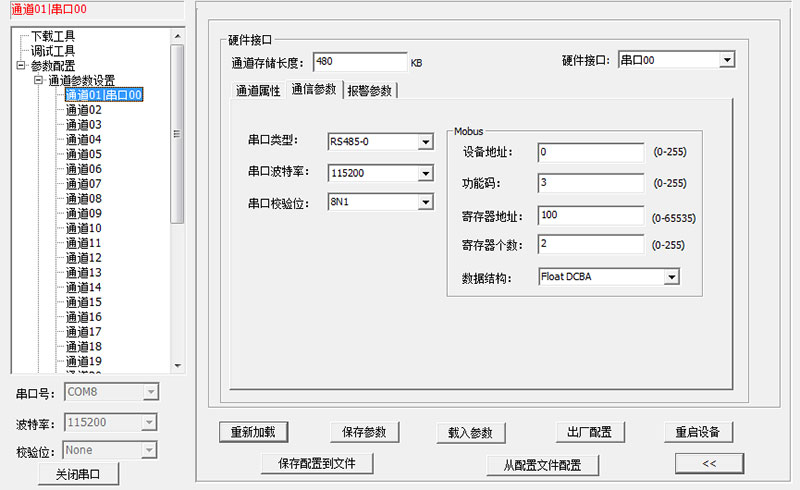

串口波特率

即当前使用串口的通信波特率，须与传感器上的波特率一致

串口校验位

当前串口使用的数据位、停止位、校验位，须与传感器上的参数一致

设备地址

传感器的MODBUS RTU从设备地址

功能码

传感器使用的MODBUS RTU功能码

寄存器地址

当前传感器中需要查询的数据所存放的寄存器起始地址

寄存器个数

当前传感器中需要查询的数据所占用的寄存器个数

数据结构

当前传感器需要查询的数据的结构类型

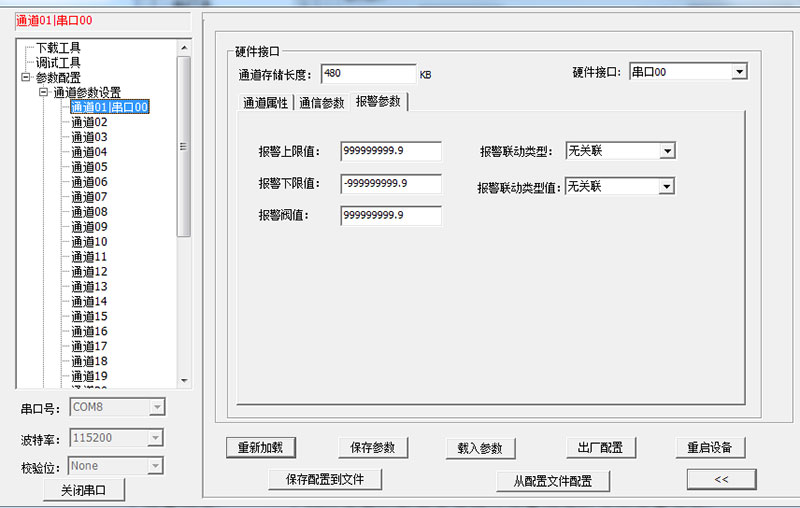

报警下下限值

采集到的数据低于报警下限时发送报警信息

报警阀值

两次采集的数据差值超过报警阀值时发送报警信息

报警联动类型

DO和K0，设置报警联动类型，数字量输出或者继电器输出

报警联动类型值

设置报警方式，数字量输出的值，或者继电器的闭合和断开状态

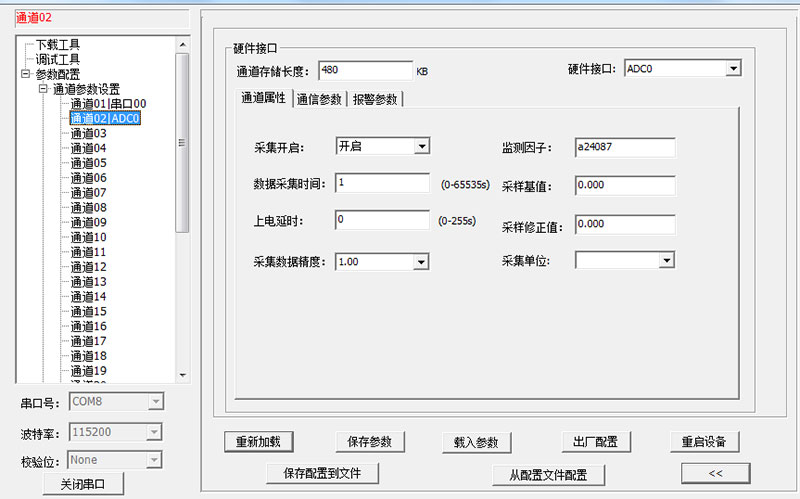

采集开启

即当前通道的采集开关，关闭即不启用当前通道的采集功能。

数据采集时间

即TN521主动往串口发送命令采集数据的时间间隔，范围0-65535s

上电延迟

传感器由RTU供电时，接通电源后延时一段时间再开始采集数据

采集数据精度

采集回来的数值将乘以些此精度后再显示和上报，如设置为1.00，即采集回来的数据乘以1.00，即保留小数后两位。不在下拉框里时，可以输入

监测因子

监测因子（即污染源上报编码）可自定义。不在下拉框里时，可以输入

采样基值

采样的假定基面采集回来的数值将加上这个值后上报

采样修正值

修正采样的值

采集单位

单位（cmm）m3/s。不在下拉框里时，可以输入

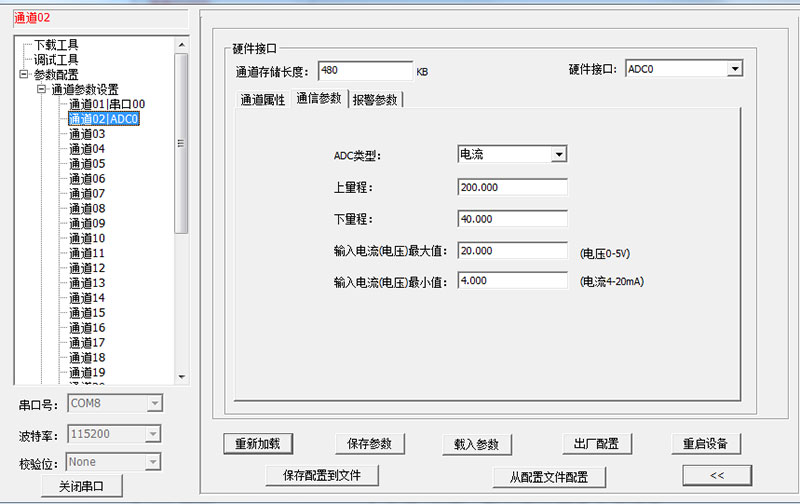

ADC类型

电流/电压，默认接口都是电流采集。

上量程

传感器上量程，具体看传感器参数

下量程

传感器下量程，具体看传感器参数

输入电流（电压）最大值

传感器上量程对应电流或者电压值

输入电流（电压）最小值

传感器下量程对应电流或者电压值

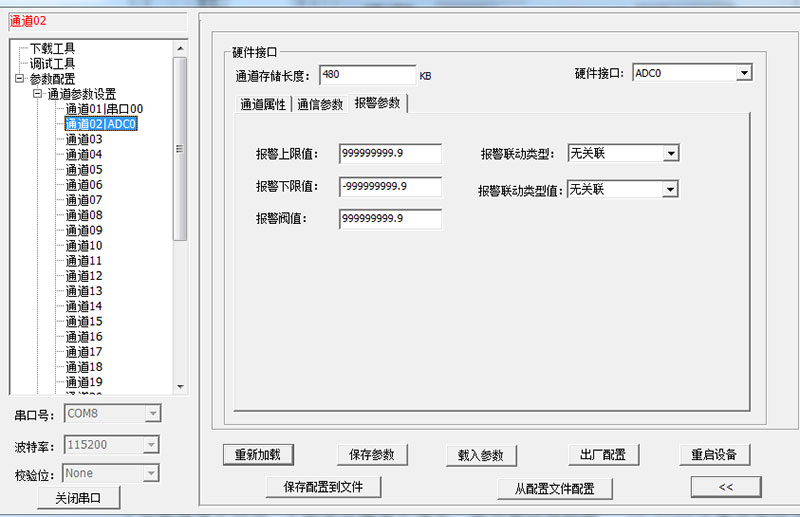

报警下下限值

采集到的数据低于报警下限时发送报警信息

报警阀值

两次采集的数据差值超过报警阀值时发送报警信息

报警联动类型

DO和K0，设置报警联动类型，数字量输出或者继电器输出

报警联动类型值

设置报警方式，数字量输出的值，或者继电器的闭合和断开状态

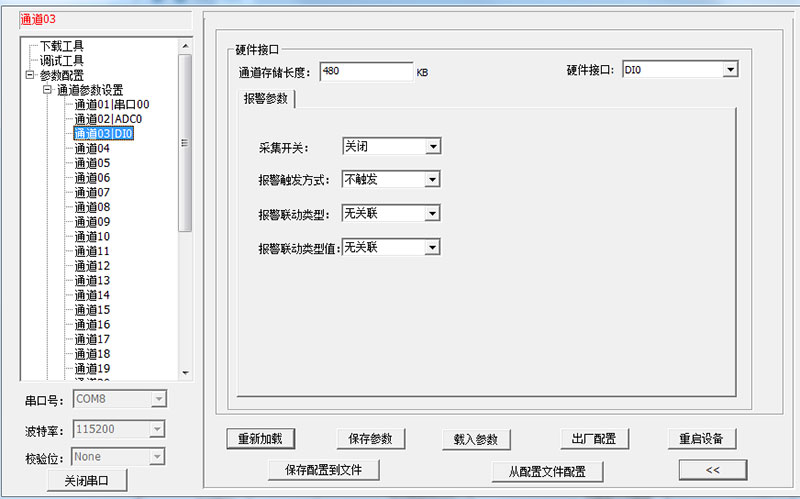

采集开关

即当前通道的采集开关，关闭即不启用当前通道的采集功能

报警触发方式

不触发/高电平触发/低电平触发

报警联动类型

DO和K0，设置报警联动类型，数字量输出或者继电器输出

报警联动类型值

设置报警方式，数字量输出的值，或者继电器的闭合和断开状态

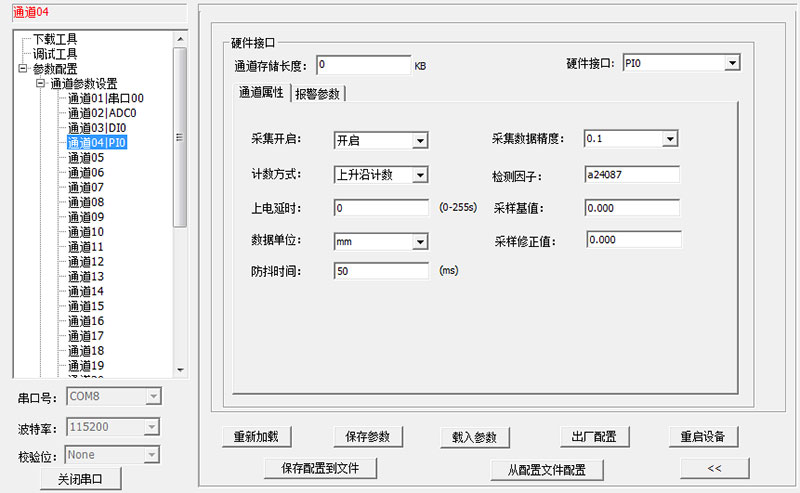

采集开启

即当前通道的采集开关，关闭即不启用当前通道的采集功能。

计数方式

不计数/上升沿计数/下降沿计数/双边沿计数

上电延迟

传感器由RTU供电时，接通电源后延时一段时间再开始采集数据，范围0-255s

采集数据精度

采集回来的数值将乘以些此精度后再显示和上报，如设置为1.00，即采集回来的数据乘以1.00，即保留小数后两位。不在下拉框里时，可以输入

监测因子

监测因子（即污染源上报编码）可自定义。不在下拉框里时，可以输入

采样基值

采样的假定基面采集回来的数值将加上这个值后上报

采样修正值

修正采样的值

数据单位

单位（cmmm3/s）mm。不在下拉框里时，可以输入

防抖时间

单位毫秒，两个脉冲间隔小于这个值时，判断第一个脉冲为抖动，只会计数一个

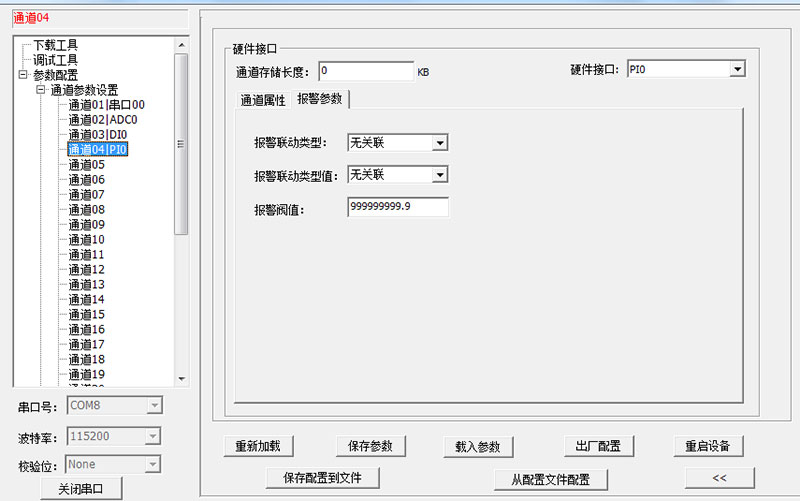

报警联动类型

DO和K0，设置报警联动类型，数字量输出或者继电器输出

报警联动类型值

设置报警方式，数字量输出的值，或者继电器的闭合和断开状态

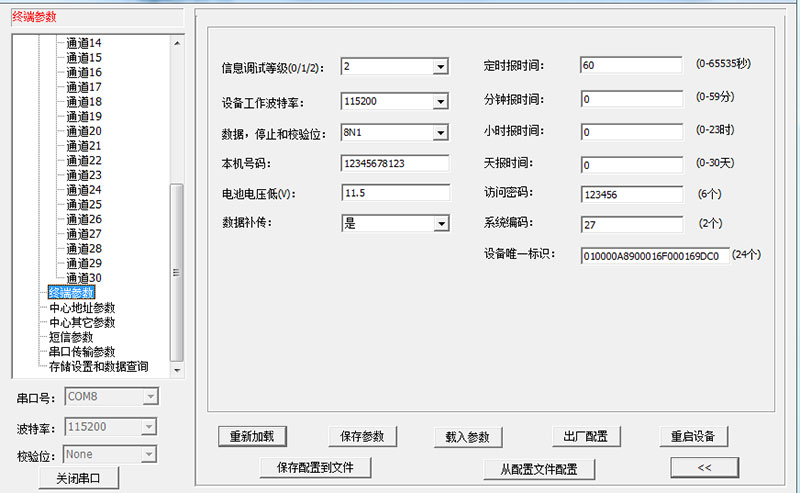

信息调试等级

0（不输出）

1（部分重要日志通过RS232-0输出）

2（所有日志通过RS232-0输出）

设备工作波特率

300bps~115200bps （RS232-0串口波特率）

数据，停止和检验位

8N1、8O1、8E1，（RS232-0串口）

本机号码

本机电话号码，最多能设置19位

电池电压低

单位：V，当采集设备电压小于这个值时，报警提示

数据补传

是、否，因各种原因服务器不通，过段时间服务器正常，是否需要补传服务器不通的数据

定时报时间

默认60（0-65535s），表示定时上报采集污染源实时数据

分钟报时间

默认1（0-59min），表示按分钟报时间间隔上报这段分钟时间内的实时数据统计值

小时报时间

默认1（0-23h），表示按小时报时间间隔上报这段小时时间内的分钟数据统计值

天报时间

默认1（0-30d），表示按天报时间间隔上报这段天时间内的小时数据统计值

访问密码

默认最大6个长度字符，表示环保212协议中的PW字段

系统编码

默认最大2个长度字符，表示环保212协议中的ST字段

设备唯一标识码

默认最大24个长度字符，表示环保212协议中的MN字段

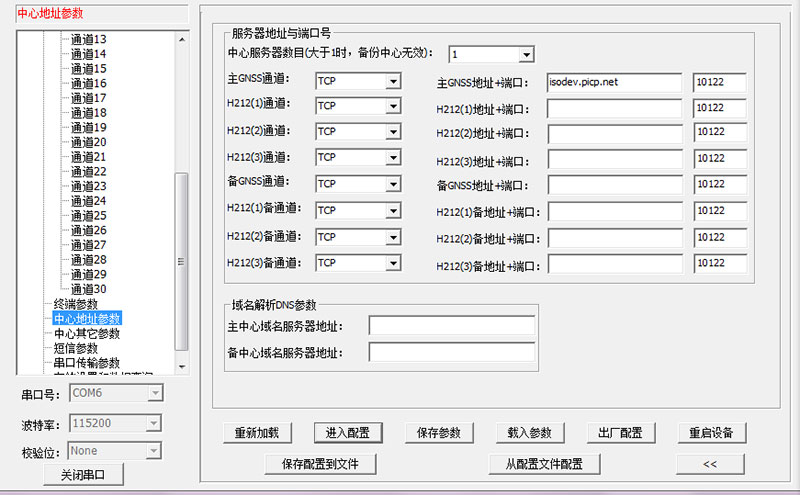

中心服务器数目

最多4个主备中心

中心通道

SMS/TCP/北斗卫星/海事卫星/ PSTN/短波/串口/ UDP，可以选择通讯方式，当选择为“串口”时，对应参数在4.1.9串口传输参数

中心地址

当“中心通道”选择TCP/UDP时，可以是域名或IP地址。

当“中心通道”选择SMS时，可以是短信号码

中心端口

当“中心通道”设置为TCP/UDP时，为服务器端口

主中心域名服务器地址

当“中心通道”选择TCP/UDP时，数据服务“中心地址”采用域名的时候， 需要DNS服务器来解析域名对应的IP地址 。默认是为空，表示用运行商域名来解析

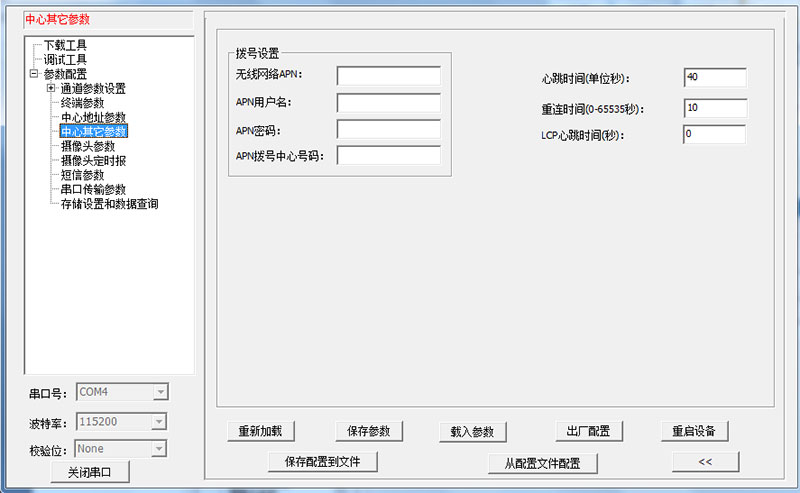

无线网络APN

无线网络接入点密码

APN用户名

无线网络鉴权的用户名

APN密码

无线网络鉴权的密码

APN拨号中心号码

无线网络呼叫中心号码

心跳时间

心跳时间，TCP建议60秒，UDP建议31秒

重连时间

断线重连的等待时间

LCP心跳时间

预留

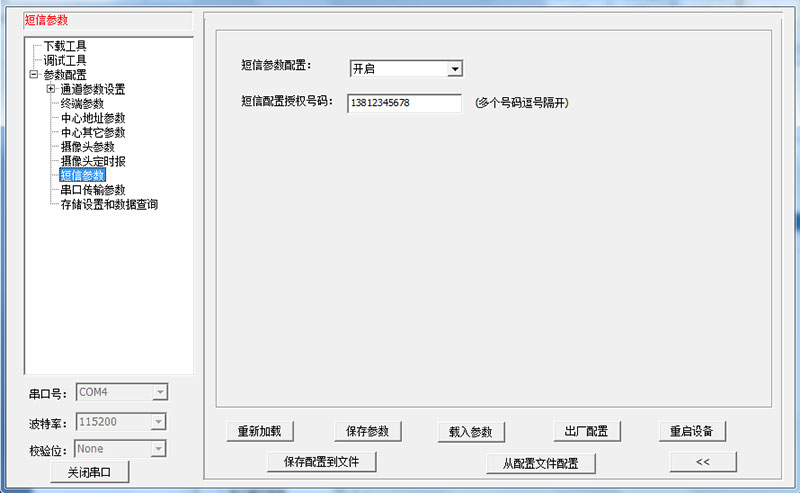

短信参数配置

开启、关闭

短信配置授权号码

多个号码逗号隔开，不设置表示所有号码符合格式短信都可以设置

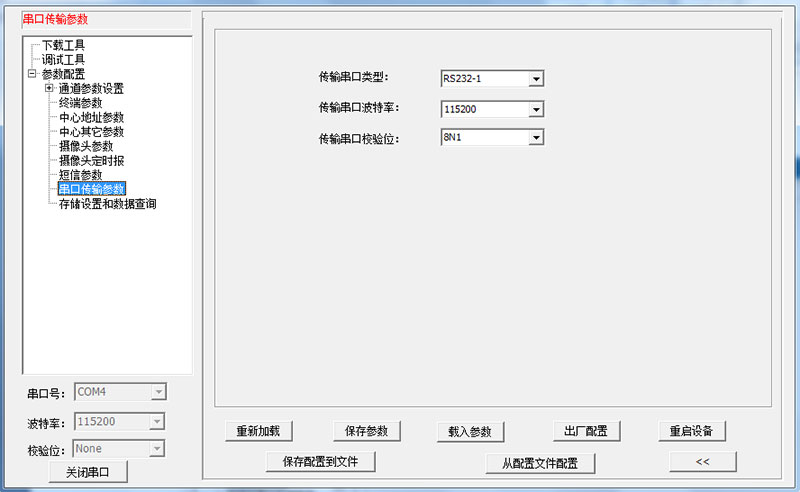

传输串口类型

2路232     2路485

传输串口波特率

300bps~115200bps

传输串口校验位

8N1、8O1、8E1

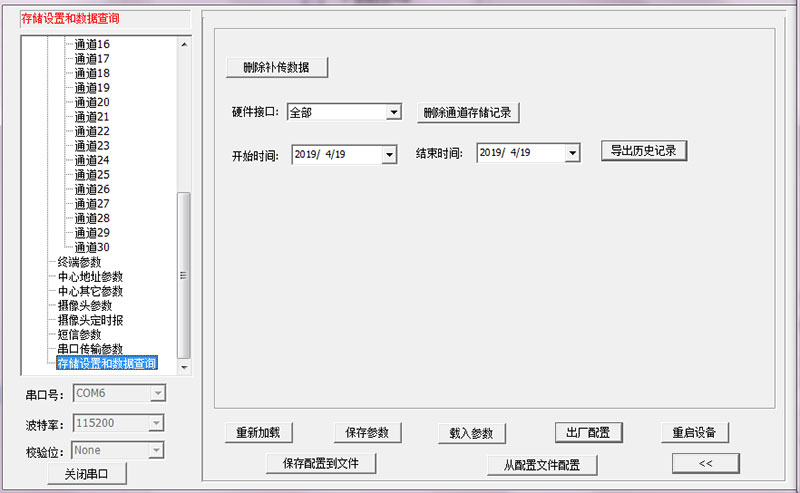

删除补传数据

删除需要补传数据

删除通道存储记录

删除存储记录

导出历史记录

导出记录
